設備概述

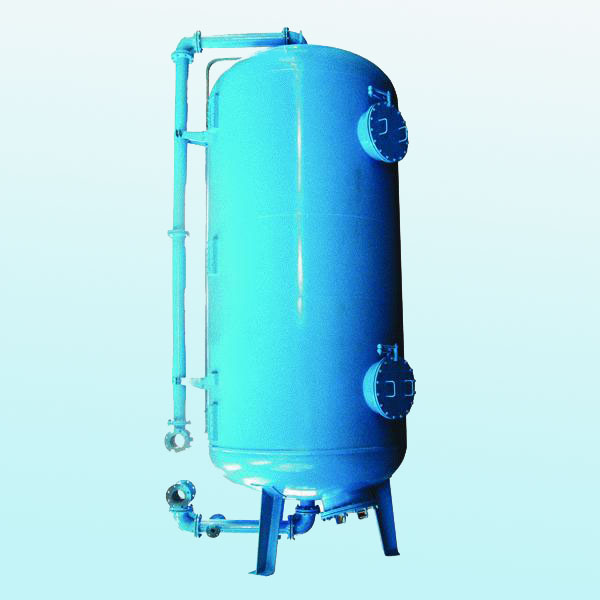

連續排污擴容器也稱連續排污膨脹器，是與鍋爐的連續排污口連接的,是用來將鍋爐的連續排污減壓擴容，排污水在連續排污膨脹器內絕熱膨脹分離為二次蒸汽和廢熱水，并在膨脹器內經擴容、降壓、熱量交換，然后排放，二次蒸汽由專門的管道引出，廢熱水通過浮球液位閥或溢流調節閥自動排走，熱能可以得到回收再利用。連續排污量隨鍋爐給水負荷變化自動調節，保持相對穩定的排污率。所以對二次蒸汽和廢熱水作為熱源加以利用，可以回收部分鍋爐連續排污損失的熱量，提高鍋爐效率。
工作原理
來自鍋爐的連續排污水為鍋爐工作壓力下的飽和水，溫度高、焓值大，若突然降低其壓力，水的汽化點降低，使原來的飽和狀態被破壞，一部份水放出過熱熱量成為新壓力下的飽和水，一部分水吸收蒸發潛熱而成為蒸汽。這種蒸發稱為閃蒸蒸發。連續排污擴容器就是利用閃蒸蒸發的原理來獲得二次蒸汽的，其有一定參數的鍋爐排污水從管道突然被輸入體積比管道大若干倍的膨脹器后，壓力降低，體積變大，從而閃蒸蒸發出蒸汽。同時，連續排污膨脹器依靠離子分離，重力分離和分子摩擦力分離來將氣、水分開，從而獲得低含鹽量的二次蒸汽，排污水從切向管進入膨脹器，使流體旋轉，產生的蒸汽沿膨脹器上升，經過一段空間后再通過百葉窗汽水分離裝置分離，從而完成汽與水的整個分離過程。
工作過程
鍋爐排污水連續均勻地連入排污擴容器，排污水在外殼中部的圓筒隔板中作切向運動，并且立即汽化成二次蒸汽，它經過上部百頁窗式的汽水分離器進行汽水分離后，再經連排頂部的出口引進除氧器，而留下的排污水則通過水位調節閥排放。
注意事項
1、當鍋爐需要大量排污時，或液位調節閥故障時，應開通旁路閥加大排污。
2、頂部排汽閥的開度應調控，以保持連排內的工作壓力。
3、調整液位調節閥的開度，使連排的水位在水位計的中間位置。
4、安全閥的工作壓力須按規定整定。
